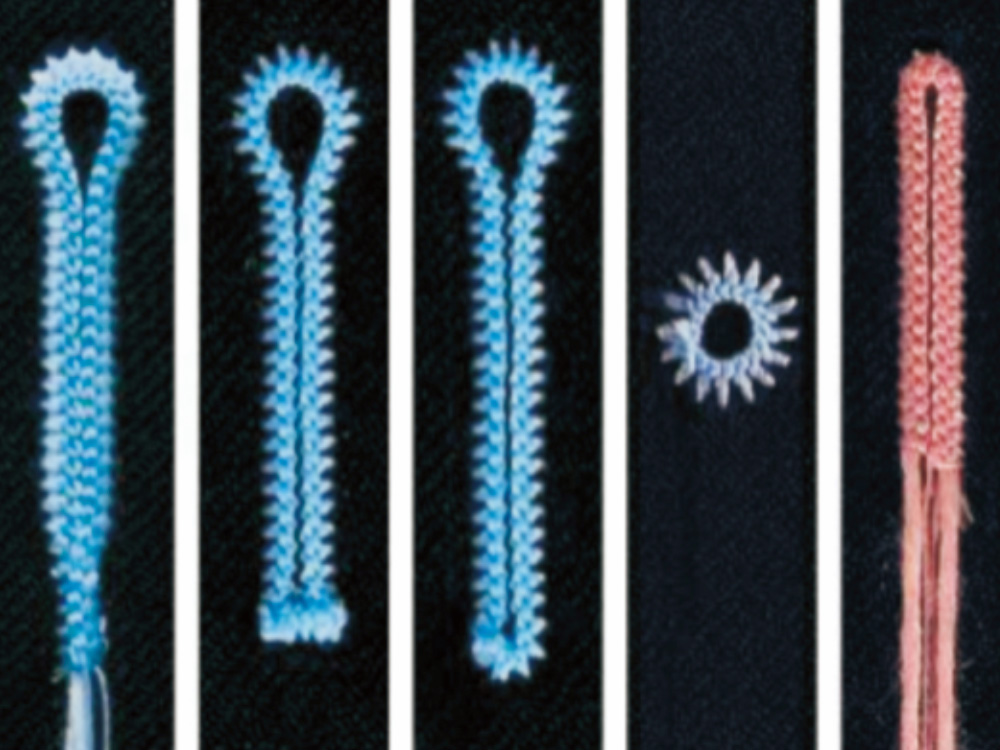

闭环系统提高图案精确性和美观度

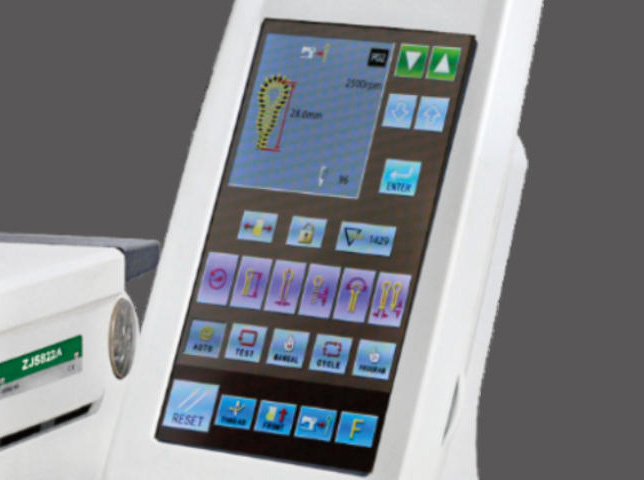

多功能显示屏，操作简单易学

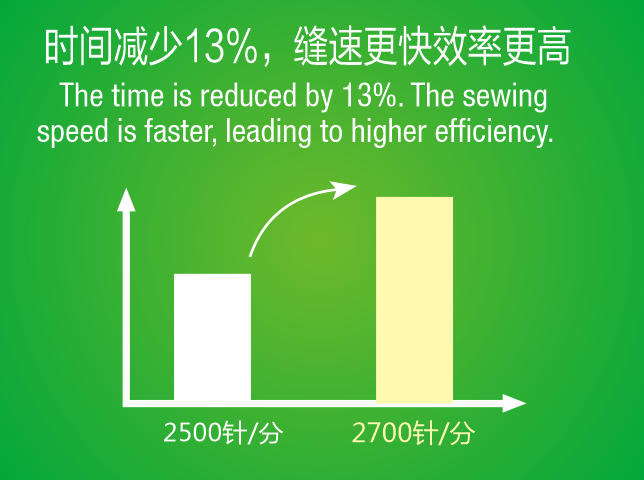

更省时，更高效

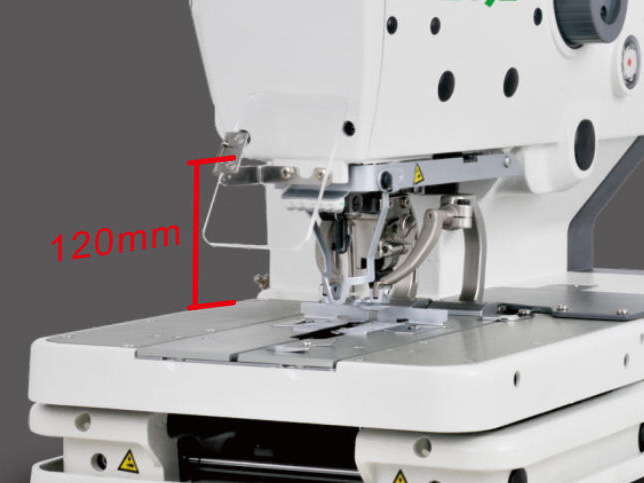

大空间，更方便
闭环系统提高图案精确性和美观度
多功能显示屏，操作简单易学
更省时，更高效
大空间，更方便
闭环系统提高图案精确性和美观度
多功能显示屏，操作简单易学
更省时，更高效
大空间，更方便
| 参数项 | ZJ5820A | ZJ5821A规格 |
| 面线剪线装置 | 自动剪面线 | |
| 底线剪线装置 | 无 | 长线剪切 |
| 用途 | 男装、女装 | |
| 缝制速度 | 1000~2700rpm（可以100rpm为单位设定） | |
| 功能 | 剪线装置仅剪切面线。 | 剪线装置将较长地剪切所有线头。 在缝纫持续过程中可在更长距离内 安全把握线尾。很合适要求精确剪 切线头或手动剪线的情况。 |

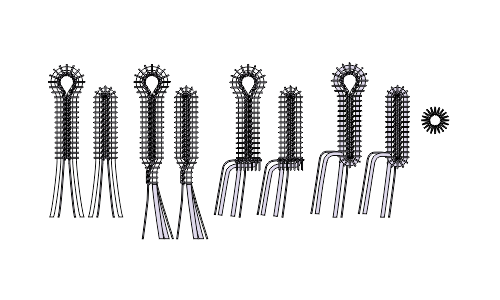

| 针迹形状 |  |  |
| 线尾长度 | 手工 | 35mm |
| 锁逢长度 | 5-50mm | 5-42mm |
| 针迹节距 | 0.5~2.0mm | |
| 针迹幅宽 | 1.5mm-5.0mm（机械式1.5mm-4.0mm、程序式可加宽1.0mm） | |
| 锥形加固长度 | 0~20mm | |
| 压脚高度 | 标准为12mm（可以到16mm为止） | |
| 启动方式 | 脚踏开关（脚踏板式、2连脚踏板式）或是手动开关 | |
| 送布方式 | X、Y、θ的3脉冲马达间歇送布 | |
| 机针 | DO x 558-NY2 #14~#18(风琴) | |
| 安全装置 | 内藏暂停功能及当安全电路发生故障时的自动停止装置 | |
| 上轴马达 | AC伺服马达（4极 550W） | |
| 空气压力 | 主调节器：0.5MPa 锤子压力调节器：0.4MPa | |
| 空气消耗量 | 43.2 1/min（8次循环/min） | |
| 电源 | 单相100V/200V、三相200V/220V/380V/400V 400VA | |
| 重量 | 头部约120kg、操作盘约0.6kg 控制箱14.2~16.2 kg（根据出口国的不同而不同） | |
| 踏板单元、可选配双踏板 | 手动启动开关 |
| 单踏板控制压脚降低和缝纫机启动操作，这一快速操作方式适合要求高产量的腰带和扣眼缝纫。 | 可使用手动开关分别控制压脚降低和缝纫机启动操作这一操作方式适合立式操作。 |
